Концевая арматура для рукавов CavMac: встроенные (вулканизированные) хвостовики, интегральные фланцы, фланцы на буртике и обжимные соединения. Подбираем тип заделки под давление, среду и условия монтажа и собираем рукав под ключ с испытанием давлением.
Генеральный дистрибьютор и авторизованный партнёр завода CAVMAC в России и СНГ
Металлический хвостовик встраивается в конец рукава и вулканизируется вместе с ним при изготовлении — арматура становится неразъёмной частью сборки. Хвостовик заключён в резину и армирующие слои, поэтому соединение не ослабевает от изгиба и вибрации.

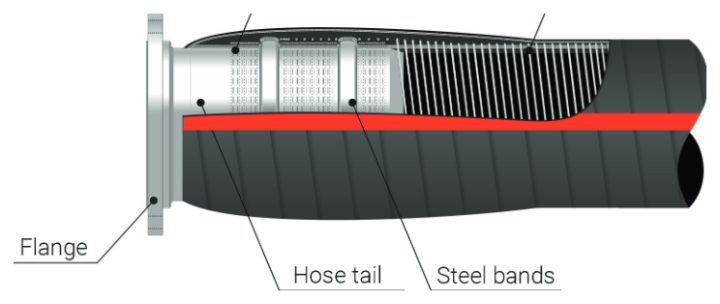

Двухбандажный встроенный хвостовикОсновное исполнение для погрузки, разгрузки и перекачки под давлением.

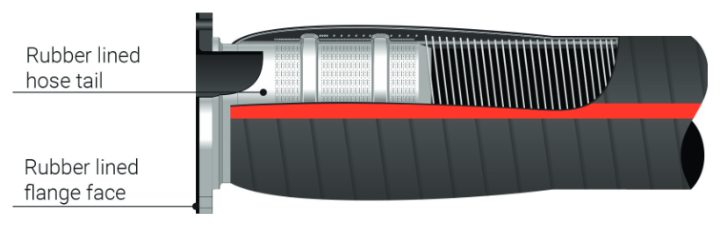

Обрезиненный встроенный хвостовикВнутренняя поверхность хвостовика защищена резиной — для пульпы, земснарядов и абразивных сред.

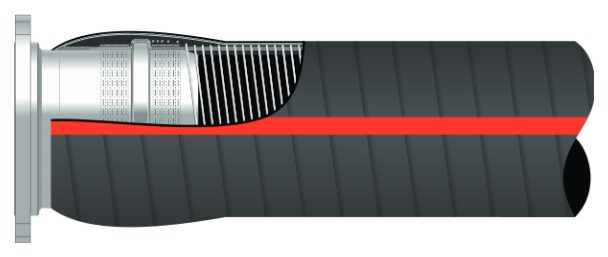

Однобандажный хвостовикКороткий хвостовик для низкого давления и стеснённого монтажа. Рабочее давление до 10 бар.

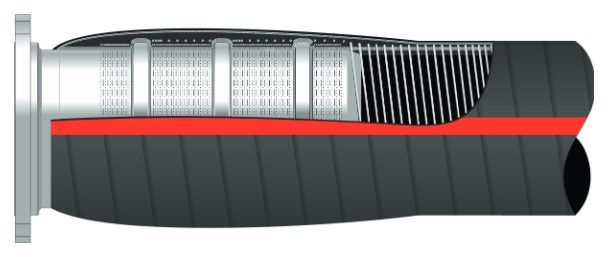

Трёхбандажный хвостовикДля высокого давления: рабочее давление от 25 до 60 бар.
Интегральные фланцы
Полнопроходное соединение для низкого и среднего давления, коррозионных и абразивных сред. Резиновые и тканевые слои рукава заделаны в цельный фланец, а резиновая торцевая поверхность заменяет прокладку.

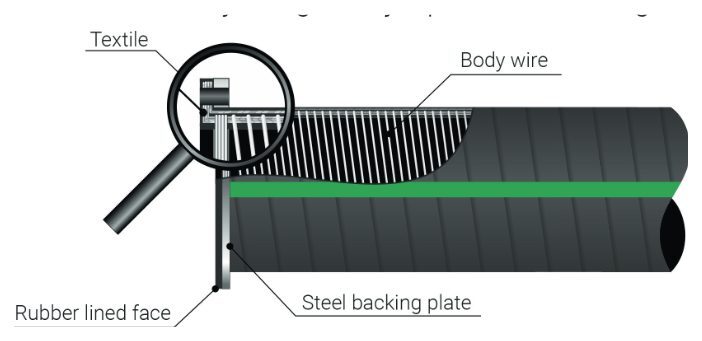

Одинарный интегральный фланецГерметичное соединение без отдельной прокладки.

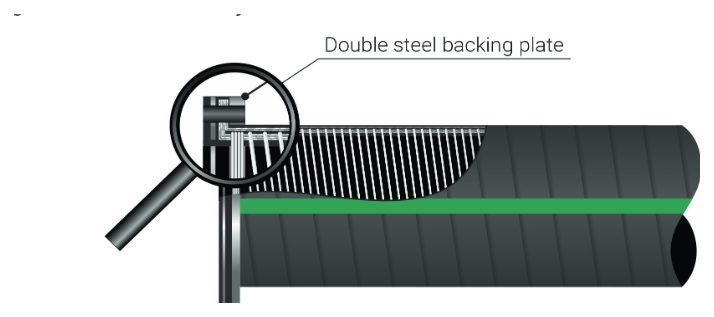

Двойной интегральный фланецПрименяется там, где радиус изгиба рукава у фланца относительно мал.
Фланцы на буртике
Поворотный фланец свободно вращается на буртике рукава, что упрощает совмещение отверстий при монтаже.

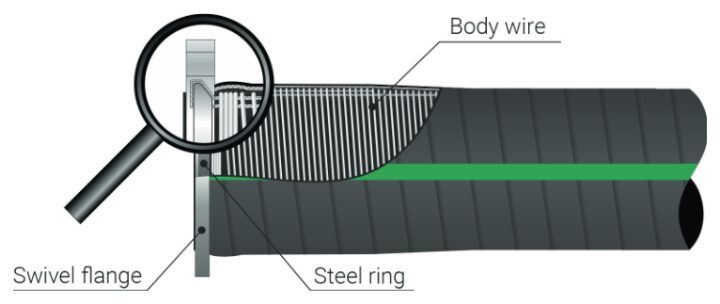

Фланец на буртикеДля систем, где на концы сборки действуют значительные осевые нагрузки.

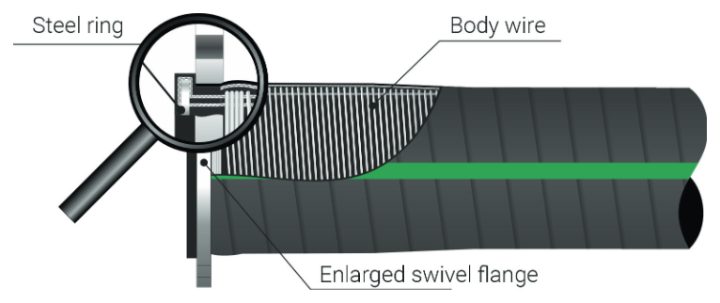

Усиленный поворотный фланец на буртикеДля повышенного давления и больших нагрузок на концевые соединения. Рабочее давление до 25 бар.
Обжимные соединения
Арматура устанавливается на готовый рукав: хвостовик фиксируется обжимом муфты или развальцовкой вставки. Быстрое изготовление сборок нужной длины.

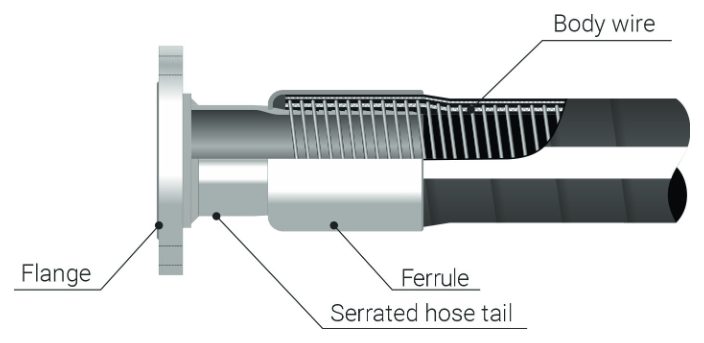

Внутренняя обжимка (развальцовка)Вставка расширяется изнутри и прижимает стенку рукава к наружной муфте. Рабочее давление до 40 бар.

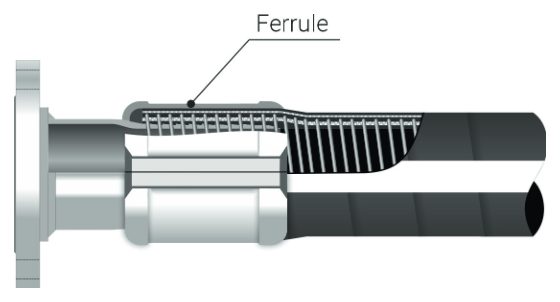

Наружная обжимкаМуфта обжимается снаружи на хвостовике. Рабочее давление до 40 бар.

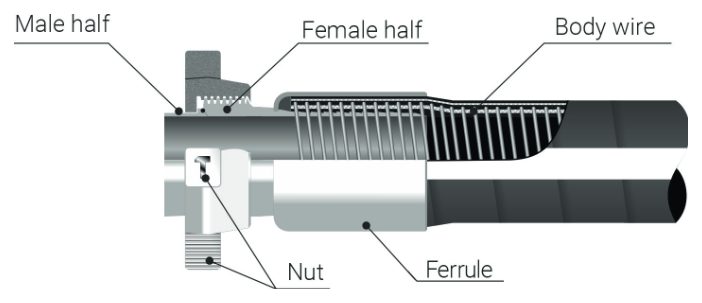

Hammer Union под обжимБыстроразъёмное соединение для нефтепромысла, до 25 бар. Поставляется с сертификатом на материал.

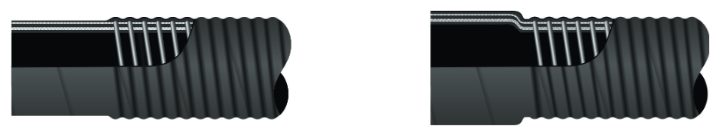

Мягкие манжеты и расширенный конецДля насадки рукава на патрубки и трубы без металлической арматуры.
Присоединительные концы
Фланцы и быстроразъёмные соединения, которые приваривают или крепят к хвостовикам сборки.

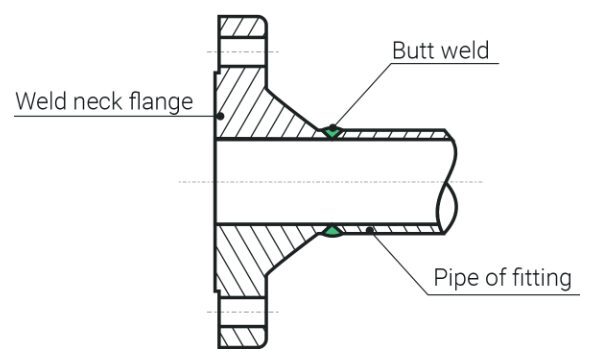

Приварной фланец с шейкой (Weld Neck)Для высокого давления и ответственных трубопроводов.

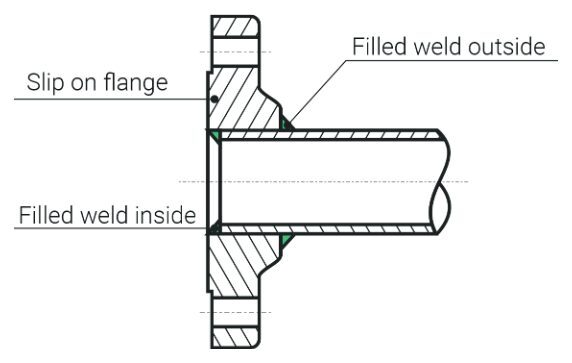

Плоский приварной фланец (Slip-on)Простой и экономичный вариант для низкого и среднего давления.

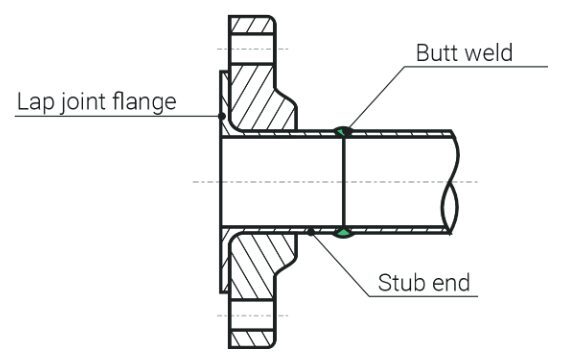

Свободный фланец на бурте (Lap Joint)Поворачивается вокруг оси — удобно совмещать отверстия при монтаже.

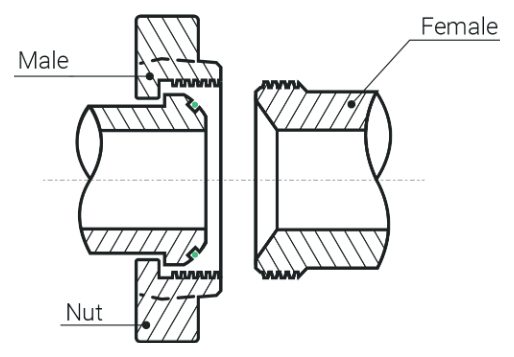

Hammer UnionБыстроразъёмное резьбовое соединение для временных линий и нефтепромысла.
На схемах сохранены оригинальные подписи завода на английском языке. Фланцы — по EN 1092-1, ASME B16.5 и другим стандартам по запросу; материалы — углеродистая, оцинкованная или нержавеющая сталь.
