Рукава в бухтах 10 моделей · отрезаем нужную длину
Поставляются бухтами до 61 м или отрезками нужной длины; по запросу собираем с концевой арматурой.

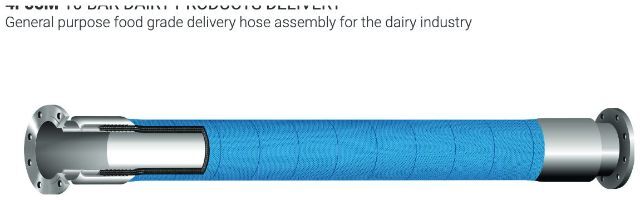

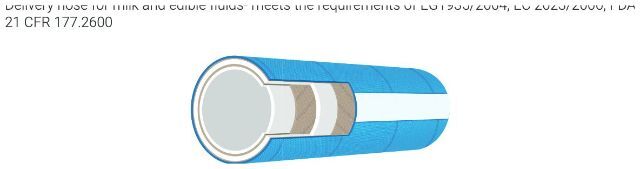

4F55-M — 10 бар, напорный, для молочных продуктов
Напорный рукав для молока и пищевых жидкостей. Соответствует требованиям EC 1935/2004, EC 2023/2006 и FDA 21 CFR 177.2600.
- Рабочая температура: −30…+80 °C; пропарка при 130 °C до 20 минут
- Электропроводность: не применяется
- Внутренний слой: Белый натуральный каучук (NR), нетоксичный, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Синяя гладкая резина EPDM, стойкая к истиранию и атмосферным воздействиям
- Рабочее давление: 10 бар, запас прочности 3:1
- Вакуум: не применяется
- Маркировка: По запросу заказчика
- Концы: Без арматуры
- Опции: По запросу — внутренний слой из NBR
Стандарты: ISO 1307, EG1935/2004, EG2023/2006
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| 4F55-M-019 | 3/4" | 19 | 30,6 | 5,8 | 10 | 145 | 30 | 435 | — | 0,63 | 61 |
| 4F55-M-025 | 1" | 25 | 36,6 | 5,8 | 10 | 145 | 30 | 435 | — | 0,78 | 61 |
| 4F55-M-032 | 1¼" | 32 | 43,6 | 5,8 | 10 | 145 | 30 | 435 | — | 0,96 | 61 |
| 4F55-M-038 | 1½" | 38 | 50,2 | 6,1 | 10 | 145 | 30 | 435 | — | 1,14 | 61 |
| 4F55-M-051 | 2" | 51 | 64,8 | 6,9 | 10 | 145 | 30 | 435 | — | 1,67 | 61 |
| 4F55-M-063 | 2½" | 63 | 76,4 | 6,7 | 10 | 145 | 30 | 435 | — | 1,98 | 61 |
| 4F55-M-076 | 3" | 76 | 91,0 | 7,5 | 10 | 145 | 30 | 435 | — | 2,62 | 61 |
| 4F55-M-080 | 3" | 80 | 96,0 | 8,0 | 10 | 145 | 30 | 435 | — | 3,15 | 61 |
| 4F55-M-102 | 4" | 102 | 118,2 | 8,1 | 10 | 145 | 30 | 435 | — | 3,74 | 61 |

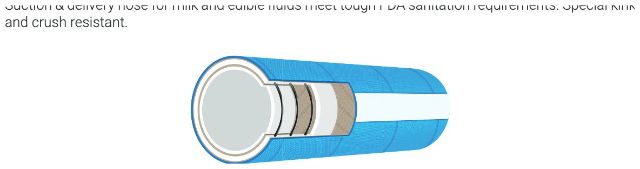

4F05-M — 10 бар, напорно-всасывающий, для молочных продуктов
Напорно-всасывающий рукав для молока и пищевых жидкостей, отвечает строгим санитарным требованиям FDA. Стойкий к перегибу и раздавливанию.
- Рабочая температура: −30…+80 °C; пропарка при 130 °C до 20 минут
- Электропроводность: не применяется
- Внутренний слой: Белый натуральный каучук (NR), нетоксичный, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Синяя гладкая резина EPDM, стойкая к истиранию и атмосферным воздействиям
- Рабочее давление: 10 бар, запас прочности 3:1
- Вакуум: −0,85 бар
- Маркировка: По запросу заказчика
- Концы: Без арматуры
- Опции: По запросу — внутренний слой из NBR
Стандарты: ISO1307, EG1935/2004, EG2023/2006
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| 4F05-M-019 | 3/4" | 19 | 32,1 | 6,5 | 10 | 145 | 30 | 435 | 120 | 0,82 | 61 |
| 4F05-M-025 | 1" | 25 | 38,1 | 6,5 | 10 | 145 | 30 | 435 | 150 | 1,01 | 61 |
| 4F05-M-032 | 1¼" | 32 | 45,1 | 6,5 | 10 | 145 | 30 | 435 | 200 | 1,24 | 61 |
| 4F05-M-038 | 1½" | 38 | 51,7 | 6,8 | 10 | 145 | 30 | 435 | 230 | 1,45 | 61 |
| 4F05-M-051 | 2" | 51 | 67,6 | 8,3 | 10 | 145 | 30 | 435 | 310 | 2,40 | 61 |
| 4F05-M-063 | 2½" | 63 | 79,3 | 8,2 | 10 | 145 | 30 | 435 | 380 | 2,91 | 61 |
| 4F05-M-076 | 3" | 76 | 93,8 | 8,9 | 10 | 145 | 30 | 435 | 460 | 3,64 | 61 |
| 4F05-M-080 | 3" | 80 | 98,4 | 9,2 | 10 | 145 | 30 | 435 | 480 | 4,25 | 61 |
| 4F05-M-102 | 4" | 102 | 121,1 | 9,6 | 10 | 145 | 30 | 435 | 620 | 5,19 | 61 |

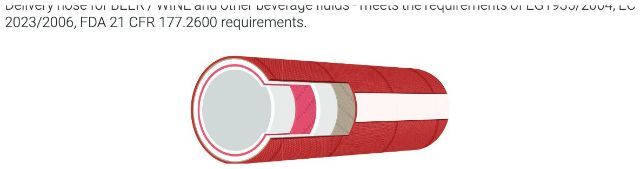

4F55-B — 10 бар, напорный, для пива и вина
Напорный рукав для пива, вина и других напитков. Соответствует требованиям EC 1935/2004, EC 2023/2006 и FDA 21 CFR 177.2600.
- Рабочая температура: −30…+90 °C; пропарка до 130 °C
- Электропроводность: не применяется
- Внутренний слой: Белая нитрильная резина (NBR), нетоксичная, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Красная гладкая резина EPDM, стойкая к истиранию и атмосферным воздействиям
- Рабочее давление: 10 бар, запас прочности 3:1
- Вакуум: не применяется
- Маркировка: По запросу заказчика
- Концы: Без арматуры
Стандарты: ISO 1307, EG1935/2004, EG2023/2006
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| 4F55-B-019 | 3/4" | 19 | 30,6 | 5,8 | 10 | 145 | 30 | 435 | — | 0,63 | 61 |
| 4F55-B-025 | 1" | 25 | 36,6 | 5,8 | 10 | 145 | 30 | 435 | — | 0,78 | 61 |
| 4F55-B-032 | 1¼" | 32 | 43,6 | 5,8 | 10 | 145 | 30 | 435 | — | 0,96 | 61 |
| 4F55-B-038 | 1½" | 38 | 50,2 | 6,1 | 10 | 145 | 30 | 435 | — | 1,14 | 61 |
| 4F55-B-051 | 2" | 51 | 64,8 | 6,9 | 10 | 145 | 30 | 435 | — | 1,67 | 61 |
| 4F55-B-063 | 2½" | 63 | 76,4 | 6,7 | 10 | 145 | 30 | 435 | — | 1,98 | 61 |
| 4F55-B-076 | 3" | 76 | 91,0 | 7,5 | 10 | 145 | 30 | 435 | — | 2,62 | 61 |
| 4F55-B-080 | 3" | 80 | 96,0 | 8,0 | 10 | 145 | 30 | 435 | — | 3,15 | 61 |
| 4F55-B-102 | 4" | 102 | 118,2 | 8,1 | 10 | 145 | 30 | 435 | — | 3,74 | 61 |

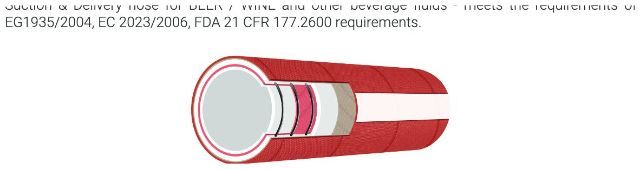

4F05-B — 10 бар, напорно-всасывающий, для пива и вина
Напорно-всасывающий рукав для пива, вина и других напитков. Соответствует требованиям EC 1935/2004, EC 2023/2006 и FDA 21 CFR 177.2600.
- Рабочая температура: −30…+90 °C; пропарка до 130 °C
- Электропроводность: не применяется
- Внутренний слой: Белая нитрильная резина (NBR), нетоксичная, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Красная гладкая резина EPDM, стойкая к истиранию и атмосферным воздействиям
- Рабочее давление: 10 бар, запас прочности 3:1
- Вакуум: −0,85 бар
- Маркировка: По запросу заказчика
- Концы: Без арматуры
Стандарты: ISO 1307, EG1935/2004, EG2023/2015
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| 4F05-B-019 | 3/4" | 19 | 32,1 | 6,5 | 10 | 145 | 30 | 435 | 120 | 0,82 | 61 |
| 4F05-B-025 | 1" | 25 | 38,1 | 6,5 | 10 | 145 | 30 | 435 | 150 | 1,01 | 61 |
| 4F05-B-032 | 1¼" | 32 | 45,1 | 6,5 | 10 | 145 | 30 | 435 | 200 | 1,24 | 61 |
| 4F05-B-038 | 1½" | 38 | 51,7 | 6,8 | 10 | 145 | 30 | 435 | 230 | 1,45 | 61 |
| 4F05-B-051 | 2" | 51 | 67,6 | 8,3 | 10 | 145 | 30 | 435 | 310 | 2,40 | 61 |
| 4F05-B-063 | 2½" | 63 | 79,3 | 8,2 | 10 | 145 | 30 | 435 | 380 | 2,91 | 61 |
| 4F05-B-076 | 3" | 76 | 93,8 | 8,9 | 10 | 145 | 30 | 435 | 460 | 3,64 | 61 |
| 4F05-B-080 | 3" | 80 | 98,4 | 9,2 | 10 | 145 | 30 | 435 | 480 | 4,25 | 61 |
| 4F05-B-102 | 4" | 102 | 121,1 | 9,6 | 10 | 145 | 30 | 435 | 620 | 5,19 | 61 |

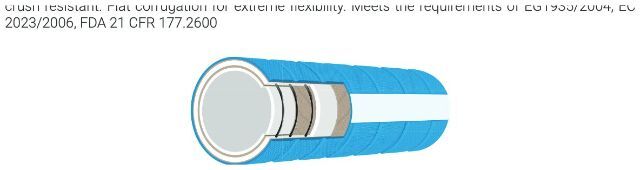

4T05-M — 10 бар, напорно-всасывающий, повышенной гибкости, для молочных продуктов
Напорно-всасывающий рукав для молока и пищевых жидкостей. Стойкий к перегибу и раздавливанию, плоская гофра даёт повышенную гибкость. Соответствует требованиям EC 1935/2004, EC 2023/2006 и FDA 21 CFR 177.2600.
- Рабочая температура: −30…+80 °C; пропарка при 130 °C до 20 минут
- Электропроводность: не применяется
- Внутренний слой: Белый натуральный каучук (NR), нетоксичный, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Синяя резина EPDM с плоской гофрой, стойкая к истиранию и атмосферным воздействиям
- Рабочее давление: 10 бар, запас прочности 3:1
- Вакуум: −0,85 бар
- Маркировка: По запросу заказчика
- Концы: Без арматуры
- Опции: По запросу — внутренний слой из NBR
Стандарты: ISO 1307, EG1935/2004, EG2023/2006
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| 4T05-M-019 | 3/4" | 19 | 32,0 | 6,5 | 10 | 145 | 30 | 435 | 60 | 0,79 | 61 |
| 4T05-M-025 | 1" | 25 | 38,4 | 6,7 | 10 | 145 | 30 | 435 | 80 | 0,97 | 61 |
| 4T05-M-032 | 1¼" | 32 | 45,0 | 6,5 | 10 | 145 | 30 | 435 | 100 | 1,19 | 61 |
| 4T05-M-038 | 1½" | 38 | 51,8 | 6,9 | 10 | 145 | 30 | 435 | 120 | 1,52 | 61 |
| 4T05-M-051 | 2" | 51 | 64,8 | 6,9 | 10 | 145 | 30 | 435 | 160 | 1,95 | 61 |
| 4T05-M-063 | 2½" | 63 | 76,8 | 6,9 | 10 | 145 | 30 | 435 | 190 | 2,35 | 61 |
| 4T05-M-076 | 3" | 76 | 89,8 | 6,9 | 10 | 145 | 30 | 435 | 230 | 2,78 | 61 |
| 4T05-M-080 | 3" | 80 | 94,6 | 7,3 | 10 | 145 | 30 | 435 | 240 | 3,25 | 61 |
| 4T05-M-102 | 4" | 102 | 117,4 | 7,7 | 10 | 145 | 30 | 435 | 310 | 4,00 | 61 |

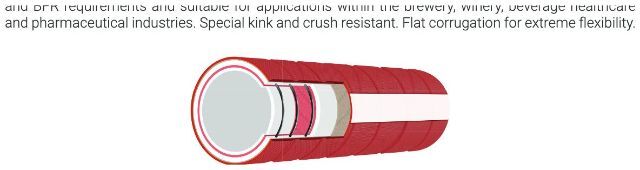

4T05-B — 10 бар, напорно-всасывающий, повышенной гибкости, для пива и вина
Гигиенический пищевой рукав премиум-класса по требованиям FDA и BfR для пивоварен, винодельни, производства напитков, медицины и фармацевтики. Стойкий к перегибу и раздавливанию, плоская гофра даёт повышенную гибкость.
- Рабочая температура: −30…+90 °C; пропарка до 130 °C
- Электропроводность: не применяется
- Внутренний слой: Белая нитрильная резина (NBR), нетоксичная, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Красная резина EPDM с плоской гофрой, стойкая к истиранию и атмосферным воздействиям
- Рабочее давление: 10 бар, запас прочности 3:1
- Вакуум: −0,85 бар
- Маркировка: По запросу заказчика
- Концы: Без арматуры
Стандарты: ISO 1307, EG1935/2004, EG2023/2006
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| 4T05-B-019 | 3/4" | 19 | 32,0 | 6,5 | 10 | 145 | 30 | 435 | 60 | 0,79 | 61 |
| 4T05-B-025 | 1" | 25 | 38,4 | 6,7 | 10 | 145 | 30 | 435 | 80 | 0,97 | 61 |
| 4T05-B-032 | 1¼" | 32 | 45,0 | 6,5 | 10 | 145 | 30 | 435 | 100 | 1,19 | 61 |
| 4T05-B-038 | 1½" | 38 | 51,8 | 6,9 | 10 | 145 | 30 | 435 | 120 | 1,52 | 61 |
| 4T05-B-051 | 2" | 51 | 64,8 | 6,9 | 10 | 145 | 30 | 435 | 160 | 1,95 | 61 |
| 4T05-B-063 | 2½" | 63 | 76,8 | 6,9 | 10 | 145 | 30 | 435 | 190 | 2,35 | 61 |
| 4T05-B-076 | 3" | 76 | 89,8 | 6,9 | 10 | 145 | 30 | 435 | 230 | 2,78 | 61 |
| 4T05-B-080 | 3" | 80 | 94,6 | 7,3 | 10 | 145 | 30 | 435 | 240 | 3,25 | 61 |
| 4T05-B-102 | 4" | 102 | 117,4 | 7,7 | 10 | 145 | 30 | 435 | 310 | 4,00 | 61 |

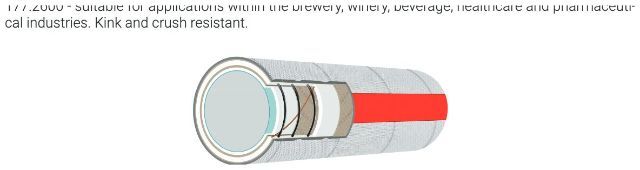

4F05-U — 10 бар, напорно-всасывающий, внутренний слой UHMWPE, для спирта
Пищевой рукав для пивоварен, винодельни, производства напитков, медицины и фармацевтики. Стойкий к перегибу и раздавливанию. Соответствует требованиям EC 1935/2004, EC 2023/2006 и FDA 21 CFR 177.2600.
- Рабочая температура: −30…+100 °C; пропарка при 110 °C до 20 минут
- Электропроводность: не применяется
- Внутренний слой: Прозрачный пищевой UHMWPE на белой подложке из EPDM
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Серая гладкая резина EPDM, стойкая к истиранию и атмосферным воздействиям
- Рабочее давление: 10 бар, запас прочности 3:1
- Вакуум: −0,85 бар
- Маркировка: По запросу заказчика
- Концы: Без арматуры
Стандарты: ISO 1307, EG1935/2004, EG2023/2006
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| 4F05-U-019 | 3/4" | 19 | 31,7 | 6,3 | 10 | 145 | 30 | 435 | 120 | 0,79 | 61 |
| 4F05-U-025 | 1" | 25 | 37,7 | 6,3 | 10 | 145 | 30 | 435 | 150 | 0,97 | 61 |
| 4F05-U-032 | 1¼" | 32 | 44,7 | 6,3 | 10 | 145 | 30 | 435 | 200 | 1,18 | 61 |
| 4F05-U-038 | 1½" | 38 | 51,3 | 6,6 | 10 | 145 | 30 | 435 | 230 | 1,39 | 61 |
| 4F05-U-051 | 2" | 51 | 68,4 | 8,7 | 10 | 145 | 30 | 435 | 310 | 2,50 | 61 |
| 4F05-U-063 | 2½" | 63 | 80,1 | 8,6 | 10 | 145 | 30 | 435 | 380 | 3,04 | 61 |
| 4F05-U-076 | 3" | 76 | 94,6 | 9,3 | 10 | 145 | 30 | 435 | 460 | 3,78 | 61 |
| 4F05-U-080 | 3" | 80 | 94,6 | 7,3 | 10 | 145 | 30 | 435 | 480 | 3,78 | 61 |
| 4F05-U-102 | 4" | 102 | 120,7 | 9,4 | 10 | 145 | 30 | 435 | 620 | 5,05 | 61 |

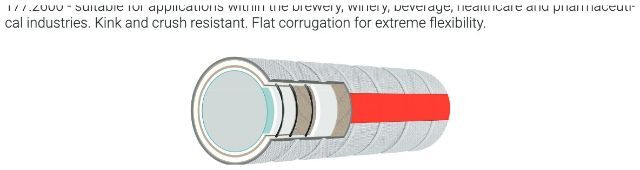

4T05-U — 10 бар, напорно-всасывающий, внутренний слой UHMWPE, повышенной гибкости, для спирта
Пищевой рукав для пивоварен, винодельни, производства напитков, медицины и фармацевтики. Стойкий к перегибу и раздавливанию, плоская гофра даёт повышенную гибкость. Соответствует требованиям EC 1935/2004, EC 2023/2006 и FDA 21 CFR 177.2600.
- Рабочая температура: −30…+100 °C; пропарка при 110 °C до 20 минут
- Электропроводность: не применяется
- Внутренний слой: Прозрачный пищевой UHMWPE на белой подложке из EPDM
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Серая резина EPDM с плоской гофрой, стойкая к истиранию и атмосферным воздействиям
- Рабочее давление: 10 бар, запас прочности 3:1
- Вакуум: −0,85 бар
- Маркировка: По запросу заказчика
- Концы: Без арматуры
Стандарты: ISO 1307, EG1935/2004, EG2023/2006
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| 4T05-U-019 | 3/4" | 19 | 31,6 | 6,3 | 10 | 145 | 30 | 435 | 60 | 0,75 | 61 |
| 4T05-U-025 | 1" | 25 | 38,0 | 6,5 | 10 | 145 | 30 | 435 | 80 | 0,94 | 61 |
| 4T05-U-032 | 1¼" | 32 | 44,6 | 6,3 | 10 | 145 | 30 | 435 | 100 | 1,13 | 61 |
| 4T05-U-038 | 1½" | 38 | 51,4 | 6,7 | 10 | 145 | 30 | 435 | 120 | 1,45 | 61 |
| 4T05-U-051 | 2" | 51 | 64,4 | 6,7 | 10 | 145 | 30 | 435 | 160 | 1,87 | 61 |
| 4T05-U-063 | 2½" | 63 | 76,4 | 6,7 | 10 | 145 | 30 | 435 | 190 | 2,25 | 61 |
| 4T05-U-076 | 3" | 76 | 89,4 | 6,7 | 10 | 145 | 30 | 435 | 230 | 2,66 | 61 |
| 4T05-U-080 | 3" | 80 | 94,6 | 7,3 | 10 | 145 | 30 | 435 | 240 | 3,25 | 61 |
| 4T05-U-102 | 4" | 102 | 118,2 | 8,1 | 10 | 145 | 30 | 435 | 310 | 4,15 | 61 |

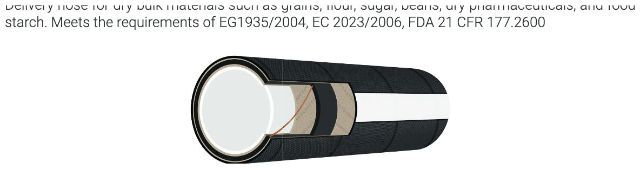

4M55 — 10 бар, напорный, для сыпучих пищевых продуктов
Напорный рукав для сыпучих пищевых продуктов: зерна, муки, сахара, бобов, сухих фармацевтических продуктов и крахмала. Соответствует требованиям EC 1935/2004, EC 2023/2006 и FDA 21 CFR 177.2600.
- Рабочая температура: −30…+80 °C; пропарка при 130 °C до 20 минут
- Электропроводность: Встроенный медный провод, R < 10⁶ Ом/м
- Внутренний слой: Белый натуральный каучук (NR), нетоксичный, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Чёрная гладкая резина SBR, стойкая к истиранию и атмосферным воздействиям
- Рабочее давление: 10 бар, запас прочности 3:1
- Вакуум: не применяется
- Маркировка: По запросу заказчика
- Концы: Без арматуры
Стандарты: ISO 1307, EG1935/2004, EG2023/2006
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| 4M55-051 | 2" | 51 | 67,2 | 8,1 | 10 | 145 | 30 | 435 | — | 2,00 | 61 |
| 4M55-063 | 2½" | 63 | 79,2 | 8,1 | 10 | 145 | 30 | 435 | — | 2,50 | 61 |
| 4M55-076 | 3" | 76 | 93,4 | 8,7 | 10 | 145 | 30 | 435 | — | 3,20 | 61 |
| 4M55-102 | 4" | 102 | 123,0 | 10,5 | 10 | 145 | 30 | 435 | — | 5,21 | 61 |
| 4M55-127 | 5" | 127 | 148,0 | 10,5 | 10 | 145 | 30 | 435 | — | 6,37 | 61 |
| 4M55-152 | 6" | 152 | 173,0 | 10,5 | 10 | 145 | 30 | 435 | — | 7,52 | 61 |
| 4M55-203 | 8" | 203 | 229,4 | 13,2 | 10 | 145 | 30 | 435 | — | 12,31 | 61 |

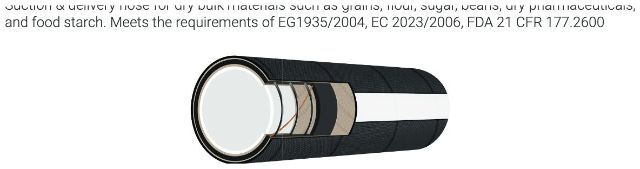

4M05 — 10 бар, напорно-всасывающий, для сыпучих пищевых продуктов
Напорно-всасывающий рукав для сыпучих пищевых продуктов: зерна, муки, сахара, бобов, сухих фармацевтических продуктов и крахмала. Соответствует требованиям EC 1935/2004, EC 2023/2006 и FDA 21 CFR 177.2600.
- Рабочая температура: −30…+80 °C; пропарка при 130 °C до 20 минут
- Электропроводность: Встроенный медный провод, R < 10⁶ Ом/м
- Внутренний слой: Белый натуральный каучук (NR), нетоксичный, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Чёрная гладкая резина SBR, стойкая к истиранию и атмосферным воздействиям
- Рабочее давление: 10 бар, запас прочности 3:1
- Вакуум: −0,85 бар
- Маркировка: По запросу заказчика
- Концы: Без арматуры
Стандарты: ISO 1307, EG1935/2004, EG2023/2007
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Мин. радиус изгиба | Вес | Макс. длина | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | psi | мм | кг/м | м |
| 4M05-051 | 2" | 51 | 68,7 | 8,8 | 10 | 145 | 30 | 435 | 310 | 2,41 | 61 |
| 4M05-063 | 2½" | 63 | 81,0 | 9,0 | 10 | 145 | 30 | 435 | 380 | 3,27 | 61 |
| 4M05-076 | 3" | 76 | 95,2 | 9,6 | 10 | 145 | 30 | 435 | 460 | 4,11 | 61 |
| 4M05-102 | 4" | 102 | 126,2 | 12,1 | 10 | 145 | 30 | 435 | 620 | 7,11 | 61 |
| 4M05-127 | 5" | 127 | 153,9 | 13,4 | 10 | 145 | 30 | 435 | 770 | 10,13 | 61 |
| 4M05-152 | 6" | 152 | 178,9 | 13,4 | 10 | 145 | 30 | 435 | 920 | 11,91 | 61 |
| 4M05-203 | 8" | 203 | 235,6 | 16,3 | 10 | 145 | 30 | 435 | 1220 | 19,02 | 61 |
Рукава в сборе 10 моделей · с фланцами и испытанием
Сборки с вулканизированной или обжимной концевой арматурой. Каждая сборка испытывается давлением и поставляется с сертификатом испытаний и индивидуальным номером.
4F55M — 10 бар, напорный, для молочных продуктов · рукав в сборе
Напорная пищевая сборка общего назначения для молочной промышленности.
- Рабочая температура: −30…+80 °C; пропарка при 130 °C до 20 минут
- Электропроводность: не применяется
- Внутренний слой: Белый натуральный каучук (NR), нетоксичный, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Красная гладкая резина SBR, стойкая к истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Обжимные хвостовики из нержавеющей стали с фланцами
Стандарты: ISO 1307, EG1935/2004, EG2023/2006,
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 4F55M-102 | 4" | 102 | 119,2 | 8,6 | 10 | 145 | 30 | 15 | — | — | 4 | 63 | 61 |
| 4F55M-127 | 5" | 127 | 144,2 | 8,6 | 10 | 145 | 30 | 15 | — | — | 5 | 85 | 61 |
| 4F55M-152 | 6" | 152 | 170,4 | 9,2 | 10 | 145 | 30 | 15 | — | — | 6 | 110 | 61 |
| 4F55M-203 | 8" | 203 | 230,6 | 13,8 | 10 | 145 | 30 | 15 | — | — | 16 | 236 | 61 |

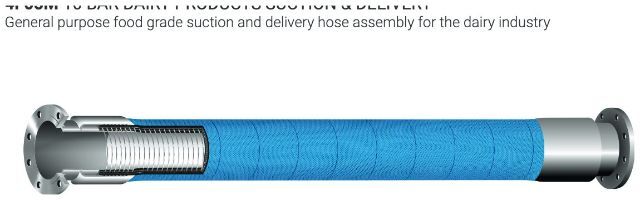

4F05M — 10 бар, напорно-всасывающий, для молочных продуктов · рукав в сборе
Напорно-всасывающая пищевая сборка общего назначения для молочной промышленности.
- Рабочая температура: −30…+80 °C; пропарка при 130 °C до 20 минут
- Электропроводность: не применяется
- Внутренний слой: Белый натуральный каучук (NR), нетоксичный, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Синяя гладкая резина SBR, стойкая к истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные обжимные хвостовики из нержавеющей стали с фланцами
Стандарты: ISO 1307, EG1935/2004, EG2023/2006,
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 4F05M-102 | 4" | 102 | 122,1 | 10,1 | 10 | 145 | 30 | 15 | −0,85 | 610 | 5 | 76 | 61 |
| 4F05M-127 | 5" | 127 | 150,9 | 11,9 | 10 | 145 | 30 | 15 | −0,85 | 760 | 8 | 123 | 61 |
| 4F05M-152 | 6" | 152 | 178,9 | 13,4 | 10 | 145 | 30 | 15 | −0,85 | 910 | 11 | 162 | 61 |
| 4F05M-203 | 8" | 203 | 232,4 | 14,7 | 10 | 145 | 30 | 15 | −0,85 | 1210 | 17 | 246 | 40 |
4F55A — 10 бар, напорный, для пива и вина · рукав в сборе
Напорный рукав для пива и вина.
- Рабочая температура: −30…+80 °C; пропарка при 130 °C до 20 минут
- Электропроводность: не применяется
- Внутренний слой: Белый натуральный каучук (NR), нетоксичный, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Красная гладкая резина SBR, стойкая к истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Обжимные хвостовики из нержавеющей стали с фланцами
Стандарты: ISO 1307, EG1935/2004, EG2023/2006,
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 4F55A-102 | 4" | 102 | 119,2 | 8,6 | 10 | 145 | 30 | 15 | — | — | 4 | 63 | 61 |
| 4F55A-127 | 5" | 127 | 144,2 | 8,6 | 10 | 145 | 30 | 15 | — | — | 5 | 85 | 61 |
| 4F55A-152 | 6" | 152 | 170,4 | 9,2 | 10 | 145 | 30 | 15 | — | — | 6 | 110 | 61 |
| 4F55A-203 | 8" | 203 | 230,6 | 13,8 | 10 | 145 | 30 | 15 | — | — | 16 | 236 | 61 |

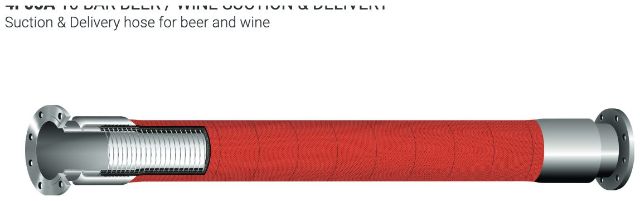

4F05A — 10 бар, напорно-всасывающий, для пива и вина · рукав в сборе
Напорно-всасывающий рукав для пива и вина.
- Рабочая температура: −30…+80 °C; пропарка при 130 °C до 20 минут
- Электропроводность: не применяется
- Внутренний слой: Белый натуральный каучук (NR), нетоксичный, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Красная гладкая резина SBR, стойкая к истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные обжимные хвостовики из нержавеющей стали с фланцами
Стандарты: ISO 1307, EG1935/2004, EG2023/2006,
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 4F05A-102 | 4" | 102 | 122,1 | 10,1 | 10 | 145 | 30 | 15 | −0,85 | 610 | 5 | 76 | 61 |
| 4F05A-127 | 5" | 127 | 150,9 | 11,9 | 10 | 145 | 30 | 15 | −0,85 | 760 | 8 | 123 | 61 |
| 4F05A-152 | 6" | 152 | 178,9 | 13,4 | 10 | 145 | 30 | 15 | −0,85 | 910 | 11 | 162 | 61 |
| 4F05A-203 | 8" | 203 | 232,4 | 14,7 | 10 | 145 | 30 | 15 | −0,85 | 1210 | 17 | 246 | 40 |

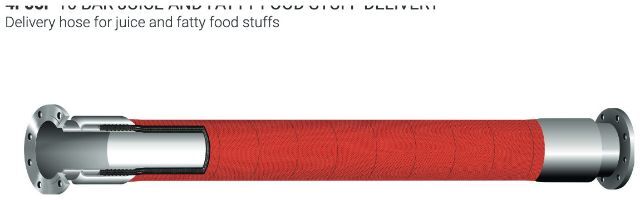

4F55F — 10 бар, напорный, для соков и жирных продуктов · рукав в сборе
Напорный рукав для соков и жиросодержащих продуктов.
- Рабочая температура: −30…+80 °C; пропарка при 130 °C до 20 минут
- Электропроводность: не применяется
- Внутренний слой: Белый натуральный каучук (NR), нетоксичный, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Красная гладкая резина SBR, стойкая к истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Вулканизированные встроенные хвостовики из нержавеющей стали с фланцами
Стандарты: ISO 1307, EG1935/2004, EG2023/2006,
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 4F55F-102 | 4" | 102 | 119,2 | 8,6 | 10 | 145 | 30 | 15 | — | — | 4 | 63 | 61 |
| 4F55F-127 | 5" | 127 | 144,2 | 8,6 | 10 | 145 | 30 | 15 | — | — | 5 | 85 | 61 |
| 4F55F-152 | 6" | 152 | 170,4 | 9,2 | 10 | 145 | 30 | 15 | — | — | 6 | 110 | 61 |
| 4F55F-203 | 8" | 203 | 230,6 | 13,8 | 10 | 145 | 30 | 15 | — | — | 16 | 236 | 61 |

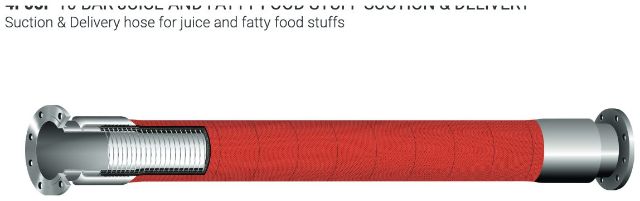

4F05F — 10 бар, напорно-всасывающий, для соков и жирных продуктов · рукав в сборе
Напорно-всасывающий рукав для соков и жиросодержащих продуктов.
- Рабочая температура: −30…+80 °C; пропарка при 130 °C до 20 минут
- Электропроводность: не применяется
- Внутренний слой: Белый натуральный каучук (NR), нетоксичный, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Красная гладкая резина SBR, стойкая к истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Обжимные хвостовики из нержавеющей стали с фланцами
Стандарты: ISO 1307, EG1935/2004, EG2023/2006,
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 4F05F-102 | 4" | 102 | 122,1 | 10,1 | 10 | 145 | 30 | 15 | −0,85 | 610 | 5 | 76 | 61 |
| 4F05F-127 | 5" | 127 | 150,9 | 11,9 | 10 | 145 | 30 | 15 | −0,85 | 760 | 8 | 123 | 61 |
| 4F05F-152 | 6" | 152 | 178,9 | 13,4 | 10 | 145 | 30 | 15 | −0,85 | 910 | 11 | 162 | 61 |
| 4F05F-203 | 8" | 203 | 232,4 | 14,7 | 10 | 145 | 30 | 15 | −0,85 | 1210 | 17 | 246 | 40 |

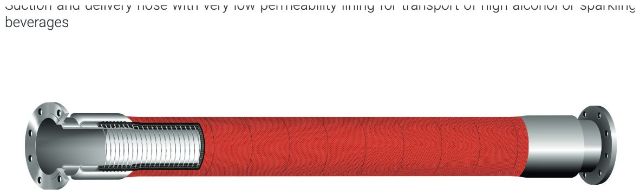

4F05U — 10 бар, напорно-всасывающий, для спирта · рукав в сборе
Напорно-всасывающий рукав с внутренним слоем очень низкой проницаемости для крепких и игристых напитков.
- Рабочая температура: −30…+100 °C; пропарка при 130 °C до 20 минут
- Электропроводность: не применяется
- Внутренний слой: Белая смесь бутилкаучука и EPDM с низкой проницаемостью, нетоксичная, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Красная гладкая резина SBR, стойкая к истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Обжимные хвостовики из нержавеющей стали с фланцами
Стандарты: ISO 1307, EG1935/2004, EG2023/2006,
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 4F05U-102 | 4" | 102 | 122,1 | 10,1 | 10 | 145 | 30 | 15 | −0,85 | 610 | 5 | 76 | 61 |
| 4F05U-127 | 5" | 127 | 150,9 | 11,9 | 10 | 145 | 30 | 15 | −0,85 | 760 | 8 | 123 | 61 |
| 4F05U-152 | 6" | 152 | 178,9 | 13,4 | 10 | 145 | 30 | 15 | −0,85 | 910 | 11 | 162 | 61 |
| 4F05U-203 | 8" | 203 | 232,4 | 14,7 | 10 | 145 | 30 | 15 | −0,85 | 1210 | 17 | 246 | 40 |

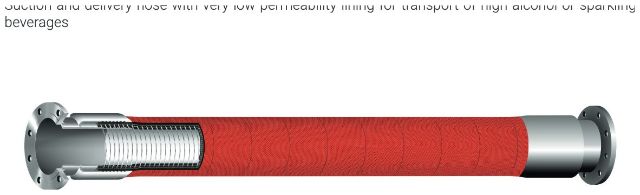

4F08U — 16 бар, напорно-всасывающий, для спирта · рукав в сборе
Напорно-всасывающий рукав с внутренним слоем очень низкой проницаемости для крепких и игристых напитков.
- Рабочая температура: −30…+100 °C; пропарка при 130 °C до 20 минут
- Электропроводность: не применяется
- Внутренний слой: Белая смесь бутилкаучука и EPDM с низкой проницаемостью, нетоксичная, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Красная гладкая резина SBR, стойкая к истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Обжимные хвостовики из нержавеющей стали с фланцами
Стандарты: ISO 1307, EG1935/2004, EG2023/2006,
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 4F08U-102 | 4" | 102 | 124,7 | 11,4 | 16 | 232 | 48 | 24 | −0,85 | 610 | 6 | 85 | 61 |
| 4F08U-127 | 5" | 127 | 152,7 | 12,8 | 16 | 232 | 48 | 24 | −0,85 | 760 | 9 | 132 | 61 |
| 4F08U-152 | 6" | 152 | 180,1 | 14,0 | 16 | 232 | 48 | 24 | −0,85 | 910 | 12 | 169 | 61 |
| 4F08U-203 | 8" | 203 | 236,6 | 16,8 | 16 | 232 | 48 | 24 | −0,85 | 1210 | 18 | 263 | 40 |

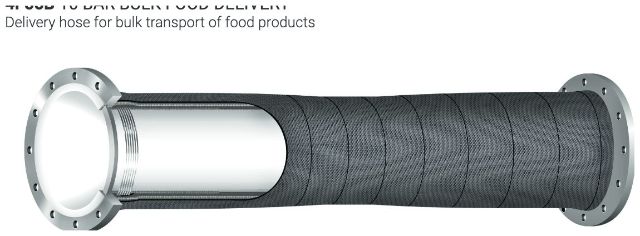

4F55B — 10 бар, напорный, для сыпучих пищевых продуктов · рукав в сборе
Напорный рукав для перевалки пищевых продуктов.
- Рабочая температура: −30…+80 °C; пропарка при 130 °C до 20 минут
- Электропроводность: не применяется
- Внутренний слой: Белый натуральный каучук (NR), нетоксичный, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
- Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Поворотные фланцы на буртике из нержавеющей стали
Стандарты: ISO 1307, EG1935/2004, EG2023/2006,
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 4F55B-102 | 4" | 102 | 125,2 | 11,6 | 10 | 145 | 30 | 15 | — | — | 6 | 67 | 61 |
| 4F55B-127 | 5" | 127 | 150,2 | 11,6 | 10 | 145 | 30 | 15 | — | — | 7 | 80 | 61 |
| 4F55B-152 | 6" | 152 | 178,8 | 13,4 | 10 | 145 | 30 | 15 | — | — | 9 | 113 | 61 |
| 4F55B-203 | 8" | 203 | 239,4 | 18,2 | 10 | 145 | 30 | 15 | — | — | 20 | 235 | 61 |

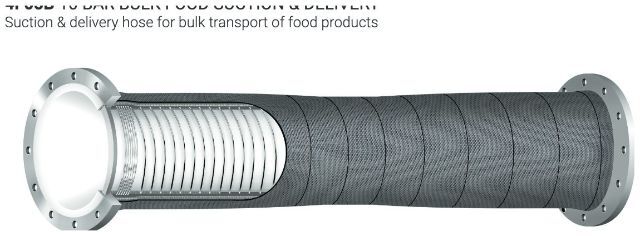

4F05B — 10 бар, напорно-всасывающий, для сыпучих пищевых продуктов · рукав в сборе
Напорно-всасывающий рукав для перевалки пищевых продуктов.
- Рабочая температура: −30…+80 °C; пропарка при 130 °C до 20 минут
- Электропроводность: не применяется
- Внутренний слой: Белый натуральный каучук (NR), нетоксичный, не передаёт запах и вкус; соответствует FDA 177.2600
- Армирование: Высокопрочный полиэфирный корд
- Наружный слой: Синяя гладкая резина SBR, стойкая к истиранию и атмосферным воздействиям
- Маркировка: По требованию заказчика
- Концы: Поворотные фланцы на буртике из нержавеющей стали
Стандарты: ISO 1307, EG1935/2004, EG2023/2006,
| ДУ | НД | Стенка | Раб. давление | Разрыв. давление | Испыт. давление | Вакуум | Мин. радиус изгиба | Вес рукава | Вес сборки | Макс. длина | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Артикул | дюймы | мм | мм | мм | бар | psi | бар | бар | бар | мм | кг/м | кг/10 м | м |
| 4F05B-102 | 4" | 102 | 122,1 | 10,1 | 10 | 145 | 30 | 15 | −0,85 | 610 | 5 | 65 | 61 |
| 4F05B-127 | 5" | 127 | 156,9 | 14,9 | 10 | 145 | 30 | 15 | −0,85 | 760 | 11 | 123 | 61 |
| 4F05B-152 | 6" | 152 | 187,3 | 17,6 | 10 | 145 | 30 | 15 | −0,85 | 910 | 15 | 172 | 61 |
| 4F05B-203 | 8" | 203 | 241,2 | 19,1 | 10 | 145 | 30 | 15 | −0,85 | 1210 | 21 | 245 | 40 |
Подберём пищевой рукав для вашего продукта
Пришлите среду, давление, диаметр и длину — подберём модель и концевую арматуру, рассчитаем цену и срок поставки.
Характеристики — по техническим паспортам завода CavMac. Данные могут обновляться: актуальный паспорт FLOW DYNAMICS на модель пришлём по запросу.
