Химические рукава

Резиновые рукава и рукава в сборе CavMac для перекачки, слива и налива кислот, щелочей, растворителей и других химически активных сред. Внутренний слой EPDM, FKM, CSM, XLPE или UHMWPE — подбираем под конкретную среду, концентрацию и температуру. Рабочее давление 16 бар, ДУ от 19 до 152 мм.

Генеральный дистрибьютор и авторизованный партнёр завода CAVMAC в России и СНГ

Рукава в бухтах 8 моделей · отрезаем нужную длину

Поставляются бухтами до 61 м или отрезками нужной длины. Перед заказом пришлите название и концентрацию среды и температуру — проверим химическую стойкость внутреннего слоя.

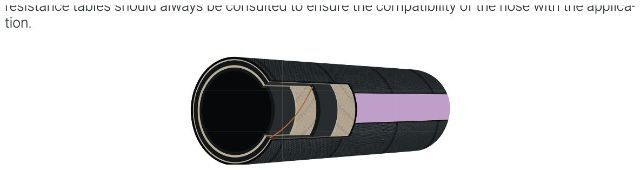

5C58C — 16 бар, напорный, внутренний слой EPDM

Напорный рукав с мягкой стенкой для широкого круга химикатов и кислот средней агрессивности. Совместимость рукава со средой обязательно проверяйте по таблицам химической стойкости.

• Рабочая температура: −30…+120 °C
• Электропроводность: Встроенный медный провод, R < 10⁶ Ом/м (тип M)
• Внутренний слой: Чёрная резина EPDM, кислотостойкая
• Армирование: Высокопрочный полиэфирный корд
• Наружный слой: Чёрная гладкая резина EPDM, стойкая к химикатам и атмосферным воздействиям
• Рабочее давление: 16 бар, запас прочности 4:1
• Вакуум: не применяется
• Маркировка: Сиреневая полоса (EPDM)
• Концы: Без арматуры
• Опции: По запросу — наружный слой из хлоропрена (CR)

Стандарты: ISO 1307, EN12115:2019

	ДУ		НД	Стенка	Раб. давление		Разрыв. давление		Мин. радиус изгиба	Вес	Макс. длина
Артикул	дюймы	мм	мм	мм	бар	psi	бар	psi	мм	кг/м	м
5C58C-019	3/4"	19	29,2	5,1	16	232	64	928	—	0,50	61
5C58C-025	1"	25	36,0	5,5	16	232	64	928	—	0,70	61
5C58C-032	1¼"	32	43,4	5,7	16	232	64	928	—	0,87	61
5C58C-038	1½"	38	49,4	5,7	16	232	64	928	—	1,01	61
5C58C-051	2"	51	62,4	5,7	16	232	64	928	—	1,30	61
5C58C-063	2½"	63	75,6	6,3	16	232	64	928	—	1,76	61
5C58C-076	3"	76	88,6	6,3	16	232	64	928	—	2,09	61
5C58C-080	3"	80	92,6	6,3	16	232	64	928	—	2,19	61
5C58C-102	4"	102	117,6	7,8	16	232	64	928	—	3,34	61

Запросить цену 5C58CПаспорт RUDatasheet EN

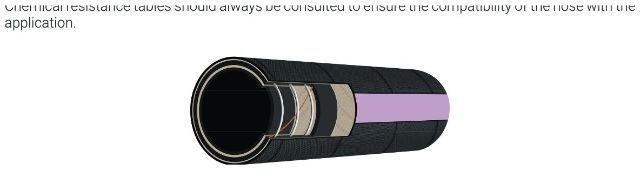

5C08C — 16 бар, напорно-всасывающий, внутренний слой EPDM

Напорно-всасывающий рукав для широкого круга химикатов и кислот средней агрессивности. Совместимость рукава со средой обязательно проверяйте по таблицам химической стойкости.

• Рабочая температура: −30…+120 °C
• Электропроводность: Встроенный медный провод, R < 10⁶ Ом/м (тип M)
• Внутренний слой: Чёрная резина EPDM, кислотостойкая
• Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
• Наружный слой: Чёрная гладкая резина EPDM, стойкая к химикатам и атмосферным воздействиям
• Рабочее давление: 16 бар, запас прочности 4:1
• Вакуум: −0,85 бар
• Маркировка: Сиреневая полоса (EPDM)
• Концы: Без арматуры
• Опции: По запросу — наружный слой из хлоропрена (CR)

Стандарты: ISO 1307, EN12115:2019

	ДУ		НД	Стенка	Раб. давление		Разрыв. давление		Мин. радиус изгиба	Вес	Макс. длина
Артикул	дюймы	мм	мм	мм	бар	psi	бар	psi	мм	кг/м	м
5C08C-019	3/4"	19	30,6	5,8	16	232	64	928	120	0,65	61
5C08C-025	1"	25	37,4	6,2	16	232	64	928	150	0,89	61
5C08C-032	1¼"	32	44,8	6,4	16	232	64	928	200	1,09	61
5C08C-038	1½"	38	50,8	6,4	16	232	64	928	230	1,26	61
5C08C-051	2"	51	63,8	6,4	16	232	64	928	310	1,62	61
5C08C-063	2½"	63	78,6	7,8	16	232	64	928	380	2,66	61
5C08C-076	3"	76	91,6	7,8	16	232	64	928	460	3,14	61
5C08C-080	3"	80	95,6	7,8	16	232	64	928	480	3,29	61
5C08C-102	4"	102	120,7	9,3	16	232	64	928	620	4,87	61

Запросить цену 5C08CПаспорт RUDatasheet EN

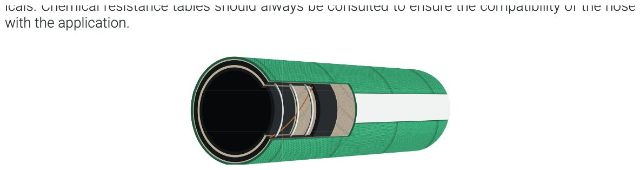

5C08VC — 16 бар, напорно-всасывающий, внутренний слой FKM

Напорно-всасывающий рукав с внутренним слоем из FKM для высокоагрессивных химикатов. Совместимость рукава со средой обязательно проверяйте по таблицам химической стойкости.

• Рабочая температура: −30…+90 °C
• Электропроводность: Встроенный медный провод, R < 10⁶ Ом/м (тип M)
• Внутренний слой: Чёрная резина с фторполимером (FKM)
• Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
• Наружный слой: Зелёная гладкая резина EPDM, стойкая к химикатам и атмосферным воздействиям
• Рабочее давление: 16 бар, запас прочности 4:1
• Вакуум: −0,85 бар
• Маркировка: Белая полоса
• Концы: Без арматуры

Стандарты: ISO 1307, EN12115:2019

	ДУ		НД	Стенка	Раб. давление		Разрыв. давление		Мин. радиус изгиба	Вес	Макс. длина
Артикул	дюймы	мм	мм	мм	бар	psi	бар	psi	мм	кг/м	м
5C08VC-019	3/4"	19	33,9	7,4	16	232	64	928	120	0,99	61
5C08VC-025	1"	25	39,9	7,4	16	232	64	928	150	1,21	61
5C08VC-032	1¼"	32	46,9	7,4	16	232	64	928	200	1,48	61
5C08VC-038	1½"	38	52,9	7,4	16	232	64	928	230	1,70	61
5C08VC-051	2"	51	66,3	7,6	16	232	64	928	310	2,21	61
5C08VC-063	2½"	63	80,8	8,9	16	232	64	928	380	3,26	61
5C08VC-076	3"	76	96,0	10,0	16	232	64	928	460	4,26	61
5C08VC-102	4"	102	123,0	10,5	16	232	64	928	620	5,94	61

Запросить цену 5C08VCПаспорт RUDatasheet EN

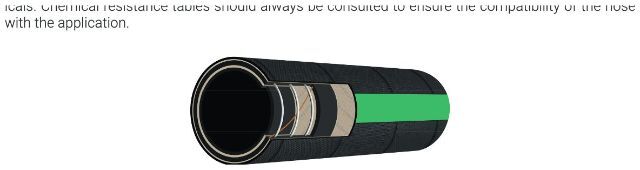

5C08HC — 16 бар, напорно-всасывающий, внутренний слой CSM

Напорно-всасывающий рукав с внутренним слоем из CSM для высокоагрессивных химикатов. Совместимость рукава со средой обязательно проверяйте по таблицам химической стойкости.

• Рабочая температура: −30…+100 °C
• Электропроводность: Встроенный медный провод, R < 10⁶ Ом/м (тип M)
• Внутренний слой: Чёрный хлорсульфированный полиэтилен (CSM), кислотостойкий
• Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
• Наружный слой: Чёрная гладкая резина EPDM, стойкая к химикатам и атмосферным воздействиям
• Рабочее давление: 16 бар, запас прочности 4:1
• Вакуум: −0,85 бар
• Маркировка: Зелёная полоса
• Концы: Без арматуры
• Опции: По запросу — наружный слой из хлоропрена (CR)

Стандарты: ISO 1307, EN12115:2019

	ДУ		НД	Стенка	Раб. давление		Разрыв. давление		Мин. радиус изгиба	Вес	Макс. длина
Артикул	дюймы	мм	мм	мм	бар	psi	бар	psi	мм	кг/м	м
5C08HC-019	3/4"	19	32,1	6,5	16	232	64	928	120	0,84	61
5C08HC-025	1"	25	38,7	6,8	16	232	64	928	150	1,07	61
5C08HC-032	1¼"	32	45,7	6,8	16	232	64	928	200	1,30	61
5C08HC-038	1½"	38	51,7	6,8	16	232	64	928	230	1,49	61
5C08HC-051	2"	51	65,1	7,0	16	232	64	928	310	1,95	61
5C08HC-063	2½"	63	79,6	8,3	16	232	64	928	380	2,94	61
5C08HC-076	3"	76	96,0	10,0	16	232	64	928	460	4,17	61
5C08HC-089	3½"	89	109,2	10,1	16	232	64	928	540	5,05	61
5C08HC-102	4"	102	123,0	10,5	16	232	64	928	620	5,81	61

Запросить цену 5C08HCПаспорт RUDatasheet EN

5C08XC — 16 бар, напорно-всасывающий, внутренний слой XLPE

Напорно-всасывающий рукав с внутренним слоем из XLPE для высокоагрессивных химикатов. Совместимость рукава со средой обязательно проверяйте по таблицам химической стойкости.

• Рабочая температура: −30…+90 °C
• Электропроводность: Встроенный медный провод, R < 10⁶ Ом/м (тип M)
• Внутренний слой: Прозрачный сшитый полиэтилен (XLPE) на подложке из EPDM
• Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
• Наружный слой: Синяя гладкая резина EPDM, стойкая к химикатам и атмосферным воздействиям
• Рабочее давление: 16 бар, запас прочности 4:1
• Вакуум: −0,85 бар
• Маркировка: Белая полоса
• Концы: Без арматуры
• Опции: По запросу — наружный слой из хлоропрена (CR)

Стандарты: ISO 1307, EN12115:2019

	ДУ		НД	Стенка	Раб. давление		Разрыв. давление		Мин. радиус изгиба	Вес	Макс. длина
Артикул	дюймы	мм	мм	мм	бар	psi	бар	psi	мм	кг/м	м
5C08XC-019	3/4"	19	30,5	5,7	16	232	64	928	120	0,68	61
5C08XC-025	1"	25	37,1	6,0	16	232	64	928	150	0,87	61
5C08XC-032	1¼"	32	44,1	6,0	16	232	64	928	200	1,06	61
5C08XC-038	1½"	38	50,1	6,0	16	232	64	928	230	1,22	61
5C08XC-051	2"	51	63,5	6,2	16	232	64	928	310	1,61	61
5C08XC-063	2½"	63	78,0	7,5	16	232	64	928	380	2,49	61
5C08XC-076	3"	76	94,4	9,2	16	232	64	928	460	3,60	61
5C08XC-102	4"	102	121,4	9,7	16	232	64	928	620	5,06	61

Запросить цену 5C08XCПаспорт RUDatasheet EN

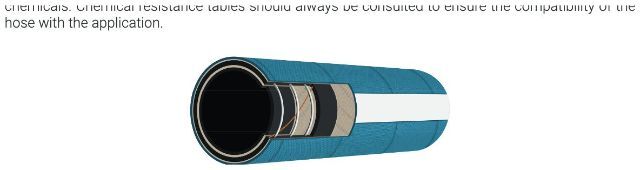

5C08UC — 16 бар, напорно-всасывающий, внутренний слой UHMWPE

Напорно-всасывающий рукав с внутренним слоем из UHMWPE для высокоагрессивных химикатов. Совместимость рукава со средой обязательно проверяйте по таблицам химической стойкости.

• Рабочая температура: −30…+90 °C
• Электропроводность: Встроенный медный провод, R < 10⁶ Ом/м (тип M)
• Внутренний слой: Прозрачный сверхвысокомолекулярный полиэтилен (UHMWPE) на подложке из EPDM
• Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
• Наружный слой: Синяя гладкая резина EPDM, стойкая к химикатам и атмосферным воздействиям
• Рабочее давление: 16 бар, запас прочности 4:1
• Вакуум: −0,85 бар
• Маркировка: Белая полоса
• Концы: Без арматуры
• Опции: По запросу — наружный слой из хлоропрена (CR)

Стандарты: ISO 1307, EN12115:2019

	ДУ		НД	Стенка	Раб. давление		Разрыв. давление		Мин. радиус изгиба	Вес	Макс. длина
Артикул	дюймы	мм	мм	мм	бар	psi	бар	psi	мм	кг/м	м
5C08UC-025	1"	25	37,1	6,0	16	232	64	928	150	0,87	61
5C08UC-032	1¼"	32	44,1	6,0	16	232	64	928	200	1,06	61
5C08UC-038	1½"	38	50,1	6,0	16	232	64	928	230	1,22	61
5C08UC-051	2"	51	63,5	6,2	16	232	64	928	310	1,61	61
5C08UC-063	2½"	63	78,0	7,5	16	232	64	928	380	2,49	61
5C08UC-076	3"	76	94,4	9,2	16	232	64	928	460	3,57	61
5C08UC-102	4"	102	121,4	9,7	16	232	64	928	620	5,07	61

Запросить цену 5C08UCПаспорт RUDatasheet EN

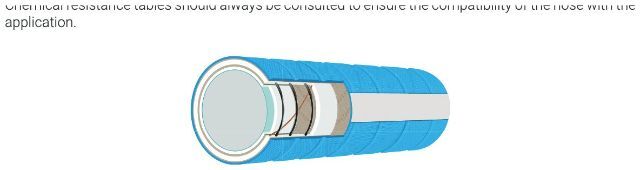

5T08UFC — 16 бар, напорно-всасывающий, внутренний слой UHMWPE, повышенной гибкости

Напорно-всасывающий рукав с внутренним слоем из UHMWPE для высокоагрессивных химикатов. Плоская гофра наружного слоя даёт повышенную гибкость и малый радиус изгиба. Совместимость рукава со средой обязательно проверяйте по таблицам химической стойкости.

• Рабочая температура: −30…+90 °C
• Электропроводность: Встроенный медный провод, R < 10⁶ Ом/м (тип M)
• Внутренний слой: Прозрачный сверхвысокомолекулярный полиэтилен (UHMWPE) на подложке из EPDM
• Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
• Наружный слой: Синяя резина EPDM с плоской гофрой, стойкая к химикатам и атмосферным воздействиям
• Рабочее давление: 16 бар, запас прочности 4:1
• Вакуум: −0,85 бар
• Маркировка: Белая полоса
• Концы: Без арматуры
• Опции: По запросу — наружный слой из хлоропрена (CR)

Стандарты: ISO 1307, EN12115:2019

	ДУ		НД	Стенка	Раб. давление		Разрыв. давление		Мин. радиус изгиба	Вес	Макс. длина
Артикул	дюймы	мм	мм	мм	бар	psi	бар	psi	мм	кг/м	м
5T08UFC-025	1"	25	37,0	6,0	16	232	64	928	80	0,84	61
5T08UFC-032	1¼"	32	44,2	6,1	16	232	64	928	100	1,12	61
5T08UFC-038	1½"	38	50,2	6,1	16	232	64	928	120	1,29	61
5T08UFC-051	2"	51	65,8	7,4	16	232	64	928	160	1,98	61
5T08UFC-063	2½"	63	76,8	6,9	16	232	64	928	190	2,24	61
5T08UFC-076	3"	76	93,6	8,8	16	232	64	928	230	3,33	61
5T08UFC-102	4"	102	121,4	9,7	16	232	64	928	310	4,97	61

Запросить цену 5T08UFCПаспорт RUDatasheet EN

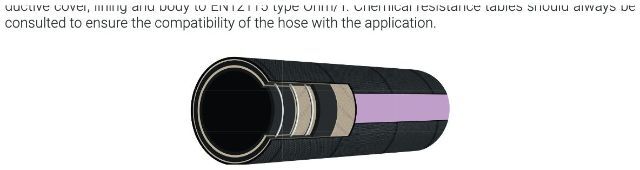

5C08CC — 16 бар, напорно-всасывающий, токопроводящий, внутренний слой EPDM

Напорно-всасывающий рукав для химикатов и кислот средней агрессивности. Токопроводящие наружный, внутренний слой и каркас по EN 12115, тип Ω/T. Совместимость рукава со средой обязательно проверяйте по таблицам химической стойкости.

• Рабочая температура: −30…+120 °C
• Электропроводность: Токопроводящие наружный и внутренний слои и каркас, R < 10⁹ Ом/м (тип Ω/T)
• Внутренний слой: Чёрная резина EPDM, кислотостойкая
• Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
• Наружный слой: Чёрная гладкая резина EPDM, стойкая к химикатам и атмосферным воздействиям
• Рабочее давление: 16 бар, запас прочности 4:1
• Вакуум: −0,85 бар
• Маркировка: Белая полоса
• Концы: Без арматуры
• Опции: По запросу — наружный слой из хлоропрена (CR)

Стандарты: ISO 1307, EN12115:2019

	ДУ		НД	Стенка	Раб. давление		Разрыв. давление		Мин. радиус изгиба	Вес	Макс. длина
Артикул	дюймы	мм	мм	мм	бар	psi	бар	psi	мм	кг/м	м
5C08CC-019	3/4"	19	30,6	5,8	16	232	64	928	120	0,65	61
5C08CC-025	1"	25	37,4	6,2	16	232	64	928	150	0,89	61
5C08CC-032	1¼"	32	44,8	6,4	16	232	64	928	200	1,09	61
5C08CC-038	1½"	38	50,8	6,4	16	232	64	928	230	1,26	61
5C08CC-051	2"	51	63,8	6,4	16	232	64	928	310	1,62	61
5C08CC-063	2½"	63	78,6	7,8	16	232	64	928	380	2,66	61
5C08CC-076	3"	76	91,6	7,8	16	232	64	928	460	3,14	61
5C08CC-102	4"	102	120,7	9,3	16	232	64	928	620	4,87	61

Запросить цену 5C08CCПаспорт RUDatasheet EN

Рукава в сборе 4 моделей · с фланцами и испытанием

Сборки с вулканизированной или обжимной концевой арматурой. Каждая сборка испытывается давлением и поставляется с сертификатом испытаний и индивидуальным номером.

5C08E — 16 бар, напорно-всасывающий, внутренний слой EPDM · рукав в сборе

Напорно-всасывающий рукав для широкого круга химикатов и кислот средней агрессивности. Совместимость рукава со средой обязательно проверяйте по таблицам химической стойкости.

• Электропроводность: Встроенные медные провода, R < 10⁶ Ом/м
• Внутренний слой: Чёрная резина EPDM
• Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
• Наружный слой: Чёрная гладкая резина EPDM
• Маркировка: По требованию заказчика
• Концы: Вулканизированные поворотные фланцы на буртике

Стандарты: ISO 1307

	ДУ		НД	Стенка	Раб. давление		Разрыв. давление	Испыт. давление	Вакуум	Мин. радиус изгиба	Вес рукава	Вес сборки	Макс. длина
Артикул	дюймы	мм	мм	мм	бар	psi	бар	бар	бар	мм	кг/м	кг/10 м	м
5C08E-076	3"	76	95,6	9,8	16	232	64	24	−0,85	450	4	55	61
5C08E-102	4"	102	124,7	11,4	16	232	64	24	−0,85	610	6	82	61
5C08E-127	5"	127	152,7	12,8	16	232	64	24	−0,85	760	9	129	61
5C08E-152	6"	152	180,1	14,0	16	232	64	24	−0,85	910	11	164	61

Запросить цену 5C08EПаспорт RUDatasheet EN

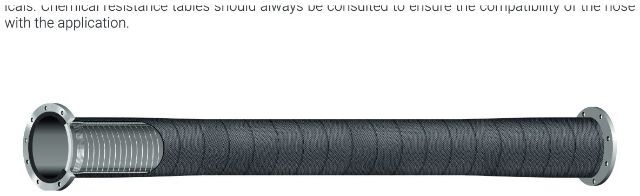

5C08H — 16 бар, напорно-всасывающий, внутренний слой CSM · рукав в сборе

Напорно-всасывающий рукав с внутренним слоем из CSM для высокоагрессивных химикатов. Совместимость рукава со средой обязательно проверяйте по таблицам химической стойкости.

• Электропроводность: Встроенные медные провода, R < 10⁶ Ом/м
• Внутренний слой: Чёрный хлорсульфированный полиэтилен (CSM), кислотостойкий
• Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
• Наружный слой: Чёрная гладкая резина EPDM
• Маркировка: По требованию заказчика
• Концы: Вулканизированные поворотные фланцы на буртике

Стандарты: ISO 1307

	ДУ		НД	Стенка	Раб. давление		Разрыв. давление	Испыт. давление	Вакуум	Мин. радиус изгиба	Вес рукава	Вес сборки	Макс. длина
Артикул	дюймы	мм	мм	мм	бар	psi	бар	бар	бар	мм	кг/м	кг/10 м	м
5C08H-076	3"	76	95,6	9,8	16	232	64	24	−0,85	450	4	55	61
5C08H-102	4"	102	124,7	11,4	16	232	64	24	−0,85	610	6	82	61
5C08H-127	5"	127	152,7	12,8	16	232	64	24	−0,85	760	9	129	61
5C08H-152	6"	152	180,1	14,0	16	232	64	24	−0,85	910	11	164	61

Запросить цену 5C08HПаспорт RUDatasheet EN

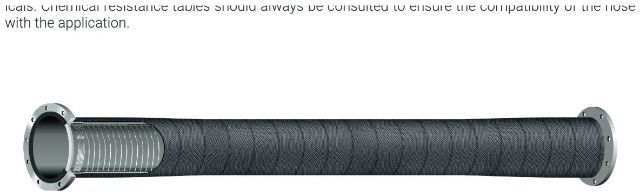

5C08V — 16 бар, напорно-всасывающий, внутренний слой FKM · рукав в сборе

Напорно-всасывающий рукав с внутренним слоем из FKM для высокоагрессивных химикатов. Совместимость рукава со средой обязательно проверяйте по таблицам химической стойкости.

• Рабочая температура: −30…+90 °C
• Электропроводность: Встроенные медные провода, R < 10⁶ Ом/м
• Внутренний слой: Чёрная резина с фторполимером (FKM)
• Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
• Наружный слой: Чёрная гладкая хлоропреновая резина (CR), стойкая к маслам, истиранию и атмосферным воздействиям
• Маркировка: По требованию заказчика
• Концы: Поворотные фланцы на буртике

Стандарты: ISO 1307

	ДУ		НД	Стенка	Раб. давление		Разрыв. давление	Испыт. давление	Вакуум	Мин. радиус изгиба	Вес рукава	Вес сборки	Макс. длина
Артикул	дюймы	мм	мм	мм	бар	psi	бар	бар	бар	мм	кг/м	кг/10 м	м
5C08V-076	3"	76	95,6	9,8	16	232	64	24	−0,85	450	4	46	61
5C08V-102	4"	102	124,7	11,4	16	232	64	24	−0,85	610	6	70	61
5C08V-127	5"	127	152,7	12,8	16	232	64	24	−0,85	760	9	105	61
5C08V-152	6"	152	180,1	14,0	16	232	64	24	−0,85	910	11	134	61

Запросить цену 5C08VПаспорт RUDatasheet EN

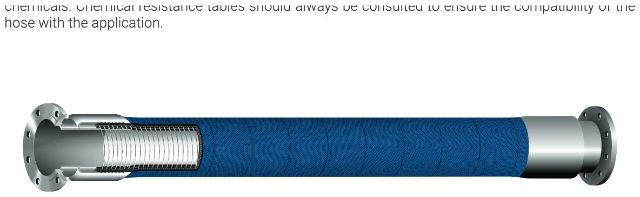

5C08U — 16 бар, напорно-всасывающий, внутренний слой UHMWPE · рукав в сборе

Напорно-всасывающий рукав с внутренним слоем из UHMWPE для высокоагрессивных химикатов. Совместимость рукава со средой обязательно проверяйте по таблицам химической стойкости.

• Электропроводность: Встроенные медные провода, R < 10⁶ Ом/м
• Внутренний слой: Светлый сверхвысокомолекулярный полиэтилен (UHMWPE) на подложке из EPDM
• Армирование: Высокопрочный полиэфирный корд и стальная спираль (BS EN 10324:2004)
• Наружный слой: Синяя гладкая резина EPDM, стойкая к химикатам и атмосферным воздействиям
• Маркировка: По требованию заказчика
• Концы: Хвостовики из нержавеющей стали с наружной обжимкой, фланцы по требованию заказчика

Стандарты: ISO 1307

	ДУ		НД	Стенка	Раб. давление		Разрыв. давление	Испыт. давление	Вакуум	Мин. радиус изгиба	Вес рукава	Вес сборки	Макс. длина
Артикул	дюймы	мм	мм	мм	бар	psi	бар	бар	бар	мм	кг/м	кг/10 м	м
5C08U-102	4"	102	124,7	11,4	16	232	64	24	−0,85	610	5	69	61
5C08U-127	5"	127	152,7	12,8	16	232	64	24	−0,85	760	6	92	61
5C08U-152	6"	152	180,1	14,0	16	232	64	24	−0,85	910	7	121	61

Запросить цену 5C08UПаспорт RUDatasheet EN

Характеристики — по техническим паспортам завода CavMac. Данные могут обновляться: актуальный паспорт FLOW DYNAMICS на модель пришлём по запросу.
